外夾式超聲波流量計的安裝要求
關鍵字：流量計,超聲波流量計,傳感器,外夾式超聲波流量計,,,,,,,, 日期：2013-12-13 16:31:21
|
固定外夾式超聲波流量計具有準確、穩定、操作簡便等特點在市場上廣受好評。多用于大管道流量的測量，使用方便，只需將傳感器按規定方式夾在管道上就可以測量，無需破管道，而且測量精度比較準確。采用IP68防護的傳感器探頭使用壽命更長，5-6年內不用更換可穩定工作。外夾式超聲流量計，對安裝人員要求高，安裝的水平直接影響測量精度，日后維護工作多，長時間運行后，耦合劑失效，或傳感器位置改變都會影響測量，需定期維護。
外夾式傳感器的安裝方法
安裝前首先應選擇管材致密部分進行傳感器安裝，然后將管外欲安裝傳感器的區域清理干凈，除掉銹跡油漆，如有防銹層也應去掉，最好用角磨機打光，再用干凈抹布蘸丙酮或酒精擦去油污和灰塵，然后在欲安裝傳感器的中心周圍管壁涂上足夠的超聲波專用耦合劑，最后把傳感器緊貼在管壁上捆綁好，千萬注意在貼好的傳感器和管壁之間不能有空氣泡及沙礫。
安裝方式
外夾式傳感器的安裝方式有四種。分別是V法、Z法、N法和W法(詳見安裝示意圖)。

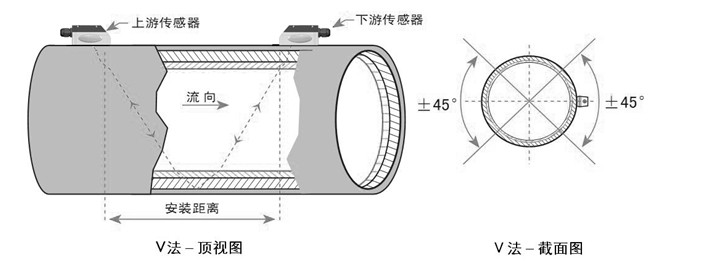

Ｖ法（常用的方法）
一般情況下，V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。
.jpg)

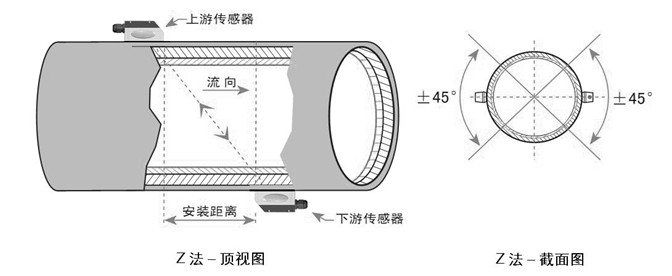

Ｚ法（最常用的方法）
當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。
Z法可測管徑范圍為100mm至6000mm?，F(xiàn)場實際安裝時，建議200mm以上的管道都要選用Z法（這樣測得的信號最大）。
.jpg)
Ｎ法（不常用的方法）
N法的特點是通過延長超聲波傳輸距離來提高測量精度。使用N法安裝時，超聲波束在管道中反射兩次穿過流體三次（稱為三聲程），適于測量小管徑管道。
Ｗ法（極不常用的方法）
同N 法一樣，W 法也通過延長超聲波傳輸距離的辦法來提高小管徑測量精度。W法適于測量50mm以下的小管。使用W法安裝時，超聲波束在管內反射三次，穿過流體四次（稱為四聲程）。 |
|
|
|
|
