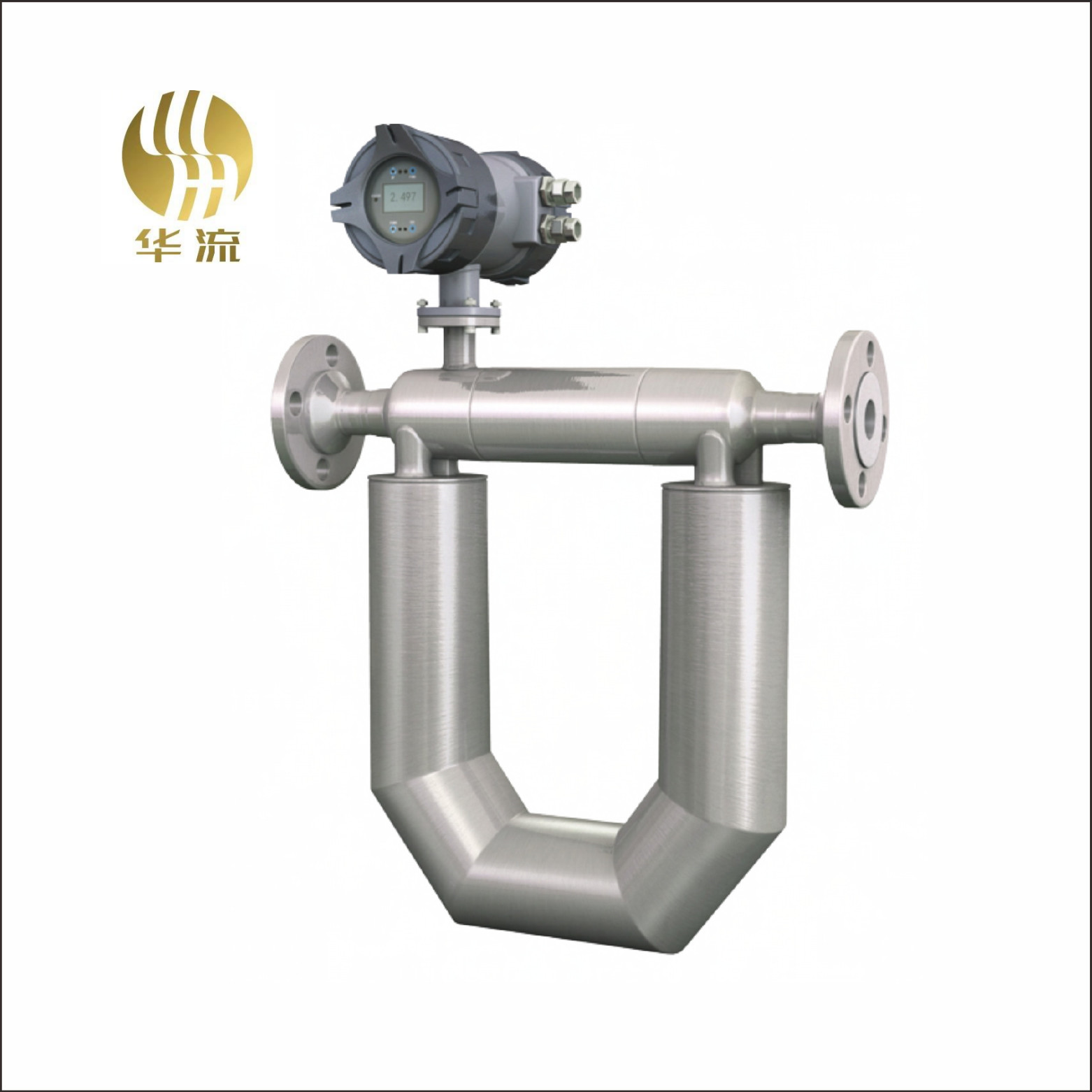

【科里奧利質量流量計技術參數】
|
被測介質:
|
液體;高壓氣體
|
|
測量直徑:
|
DN4,8,10,15,25,40
|
|
測量項目:
|
質量流量、體積流量、密度、溫度
|
|
密度測量范圍:
|
0.2g/cm3~2.5g/cm3
|
|
介質溫度:
|
-30℃~+90℃
|
|
流量測量誤差:
|
0.2%; 0.5%
|
|
密度測量誤差:
|
0.002g/cm3
|
|
溫度測量誤差:
|
≤1℃
|
|
信號形式:
|
電流4~20mA,脈沖0~2000HZ, RS485(可選),HART(可選)
|
|
供電電源:
|
外供24VDC
|
|
測量管材料:
|
304,316L,亦可按用戶要求協商提供
|
|
防爆等級:
|
本安型ExibIICT4,隔爆型ExdIICT4
|
|
外殼防護等級:
|
IP67
|
|
法蘭標準:
|
國標GB/T系列標準,也可以根據用戶要求特殊加工。
|
科里奧利質量流量計 - 測量原理
【科里奧利質量流量計測量原理】

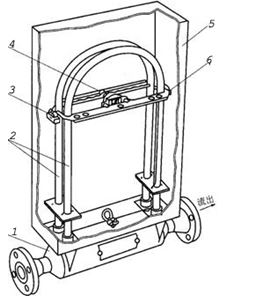

通過旋轉運動產生科里奧利力是困難的,目前產品均代之以管道振動產生的,即由兩斷端固定的薄壁測量管,在中點處以測量管諧振或接近諧振的頻率所激勵,在管內流動的流體產生科里奧利力,使測量管中點前后兩半段產生方向相反的撓曲,用電磁學方法檢測撓曲量以求得質量流量。下圖為質量流量計傳感器結構圖:
1-支撐管 2-薄壁測量管 3,6-檢測線圈 4-驅動線圈 5-外殼

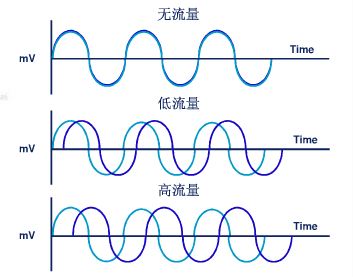

當管道內沒有介質流動時,測量管只受外加振動力作用,入口和出口處檢查線圈檢測到的交流電信號是同相位的。當介質流動的時候,由于科里奧利效應,測量管產生扭曲,兩端的檢測線圈檢測到的交流電信號存在相位差。流量越大,相位差越大,而且其相位差△T與流量的大小成正比關系。這樣,可以利用△T作為質量流量的標定系數,即可以用△T代表每秒有多少克流量流過,從而實現質量流量的測量。
【科里奧利質量流量傳感器安裝的一般要求】
相對于其他類型的流量計,質量流量計具有安裝簡便、易于使用、測量精度高以及直接質量測量等優點,尤其是沒有直管段要求的特點,用戶可因地制宜的選擇安裝位置,節約安裝成本。
◆ 安裝位置應避免電磁##設施、變頻設備等。
◆ 工藝管道應對中,兩側法蘭應平行。嚴禁用傳感器硬行拉直上、下游工藝管道,否則將影響測量甚至損壞傳感器。另外在兩側的工藝管道近法蘭處(約2~10倍管徑處)應有穩固的支撐。
◆ 在傳感器的上、下游管道上,建議安裝截止閥及旁路以方便調零、日常維護及確保傳感器在不工作時亦可處于滿管狀態。使用流量計下游的調節閥進行流量控制。
◆ 在測量易汽化介質時,流量計下游建議安裝壓力表,供檢查下游壓力。建議流量計后面的工藝管道與流量計保持相同口徑一段距離,另外在流量計后安裝閥門以調節適當?shù)谋硥?防止汽化或氣穴發生。若介質在流量計中發生汽化或氣穴將影響測量精度,嚴重時導致流量計無法正常工作。
◆ 安裝時要注意流量計外殼上的流向標志,其箭頭指向與變送器內部組態的流量方向是一致的。
◆ 對于新建管線,要在完成管道預置和管道吹掃后再安裝傳感器,避免由于管道施工對傳感器造成的意外損壞及避免雜物進入傳感器。儀表的搬運設備要操作可靠,做到輕起輕放,跌落和磕碰等易造成傳感器*損壞。
