超聲波液位計的原理
超聲波液位計使用超聲波原理 無需對被測容器開孔、安裝簡易，實現了密閉容器內液位高度的真正非接觸測量。得到了使用者們的認可，應用也越來越廣泛了，它可 用于化工、水處理、水利、食品、糧食等行業的物位測量。超聲波液位計對高溫、高壓密閉容器內的各種有毒物質﹑強酸﹑強堿及各種純凈液體的液位進行精確測量，對被測介質和密閉容器的材質無特殊要求。
一、性能指標
量程規格：3m、5m、10m、20m、30m
顯示分辨率：1mm
短時間重復性：1mm
測量誤差：1‰（罐壁過厚、壓力溫度不穩可能影響精度）
遷移量：±10 m 電流輸出：4～20mA，最大負載750Ω
通信：RS-485、最多256臺連網
主機使用環境溫度：-50℃～+70℃
超聲波探頭使用環境溫度:-50℃～+100℃，（可根據客戶需要提供寬溫探頭）
濕度：15%～100% RH
防爆液位計標志：ExdIICT6
外殼防護：IP65
液晶屏顯示：6位LCD
顯示表：5位LED顯示(3位小數顯示)
盲區：外置式超聲波液位計存在盲區，當液位低于液位計測量盲區或測不出時，則液晶屏會顯示“L”，顯示表會顯示“0”
二、工作原理

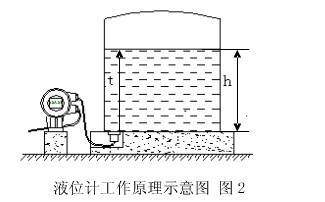

外置式超聲波液位計以專用超聲波處理技術為系統內核，實現了超高速的數字信號處理功能。處理后的液位高度數值準確，無需CPU再作分析、比較、判斷。CPU獲取液位數值后，可送NVRAM存儲、送數碼顯示器顯示。此外儀表可輸出4～20mA標準信號或通過RS-485接口將測量結果輸出至計算機（或二次表）。如圖2所示，測量液位時，經過調制過的聲波信號從探頭發射出去，經過液面反射回來后由探頭檢測到回波信號?；夭ㄐ盘柦?jīng)過預處理、加工、后處理后直接準確給出時間t,CPU根據數字模型表述關系計算出液面高度。
h = act/2
h：液位高度
t：聲波從發射到返回所用的時間
a：修正系數
c：超聲波在液體中傳播的聲速
三、應用條件
液體中不能充滿密集氣泡
液體中不能懸浮大量固體，如結晶物
液體中不能沉積大量泥沙等物質
動力粘度<10mPa•S。10mpaS<動力粘度<30mPaS時可能會使儀表量程減小。動力粘度>30mPaS時不能測量。• |
|
|
|
|
