電磁流量計勵磁方式的發展
關鍵字：電磁流量計,流量計 日期：2012-9-3 9:03:15
|
如果說非均勻磁場的出現是電磁流量計發展中的一次重要突破，勵磁方式的改進則代表
著電磁流量計發展過程的不同時代特征。表1列出了各種勵磁方式的特點?？梢钥闯觯瑒?lì)
磁頻率和波形的不同，對電磁流量計的性能與應用有著極大的影響。
在工業電磁流量計產品問世之前，應用地磁場和永磁場的直流勵磁僅可用于測量液態金
屬。這是因?yàn)橹绷鲃?lì)磁不存在電磁感應，流量信號不會使流體產生集膚電流，也沒有正交干
擾。但是，直流磁場的流量計所感應的是直流信號電壓。直流電壓對電解質流體的電化學現
象影響十分突出，極化電壓與流量信號混雜在一起，測量電路難以從合成的信號中分開。于
是，造成了測量輸出的嚴重不穩定。
顯然，勵磁頻率越低，正交干擾和同相干擾就越小，于是零點變動就能大幅度地降低和
穩定。對于低頻勵磁，感應信號的反應速度很低，極化干擾也突出。通常低頻矩形波勵磁頻
率大都在1／32～1／2工頻的范圍內。為兼顧直流勵磁和交流勵磁的優點，因此采用的勵磁頻
率為1／8工頻最為適宜，而電容式電磁流量計則考慮到減小容抗和降低電導率測量流動躁聲
的緣故，需要用100Hz以上較高的勵磁頻率。
20世紀50年代，主要使用交流正弦波勵磁。交流正弦波勵磁的電源簡便且能有效地克
服極化問題，使得電磁流量計在工業上得到了廣泛的應用。但是，由于交流勵磁產生的正交
干擾和同相干擾，降低了電磁流量計的信噪比，限制了流量計的靈敏度和測量精確度的提

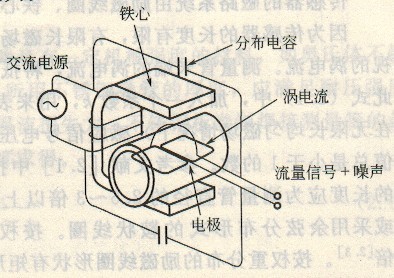

高，影響了流量計的零點穩定性。如圖2.3所示為工頻勵磁頻率產生正交干擾和共模干擾的
原因。同時，交流勵磁的渦流損失大，能量損耗也大。
.jpg)
20世紀70～80年代低頻矩形波勵磁的電磁流量計得到了廣泛的應用。
因?yàn)榈皖l矩形波勵磁交流的電磁流量計兼有直流勵磁和交流勵磁的優點，
有效地避免了它們的缺點，是電磁流量計一次劃時代的進步。然而，應用低頻矩形波勵磁的流量
計也帶來了流量測量反應速度慢，測量漿液時出現尖狀干擾，測量低電導率流體流動出現流動噪
聲等新的矛盾。由圖2所示可知，尖狀干擾的幅度隨勵磁頻率的降低急劇地增高。
圖2 具有代表性漿液流體噪聲的頻率特性
20世紀90年代至今，為解決對直流噪聲的抑制問題，出現了用高頻(75～160Hz)矩
形波調制低頻（1/8工頻頻率）矩形波形成雙頻的勵磁方式，也有用計算機可編程的頻率或
脈寬等新的勵磁方式。
|
|
|
|
|
