電磁流量計標準表比較法
采用標準表比較法就較為簡單方便。
本力法是用精確度高一等級的標準流量計與被校驗流量儀表串聯，流體同時流過二者，比較二者的示值，確定被檢表的誤差，達到校準的目的。
這種方法費用最省，操作簡單，也有制成流動車裝式標準表校準設備的。本方法近年來為國內各界重視和認可，國家技術監督局制作了相應的“檢定規程”，頒布有JJG 643-94《標準表法流量標準裝置檢定規程》。
裝置準確度應不低于被檢表準確度的1/2。標準表的前后直管段，一般不小于同類型普通表直管段的長度，技校表的前后直管段，應滿足該表說明書要求。電磁流量計標準表與被校表之間連接管段的容積，在滿足直管段要求的條件下應盡量小。流量調節閥一般應安裝在表的下游側，調節性能要穩定。

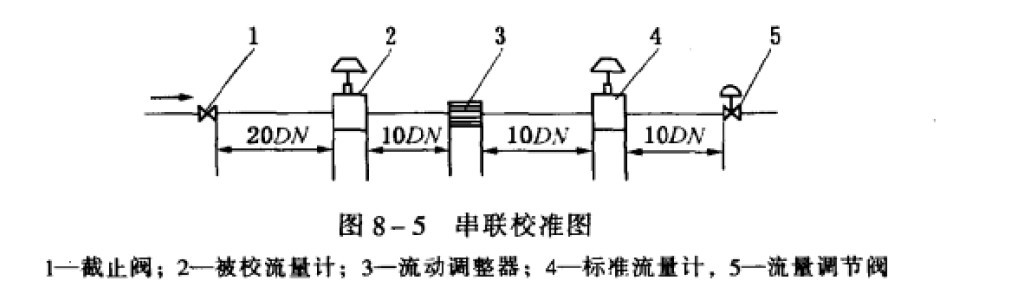

圖8-5所示是通用的一臺標準流量計（通常為渦輪流量計或電磁流量計）與技校準流量計串聯校準圖。
被校準流量計2裝在標準流量計4的上游，中間裝有流動調整器3．流量調節閥5裝在標準流量計4的后直管段10DN后，通過流量調節閥5調節流體的流量到所需要的值。如標準流量計不用渦輪流量計而用電磁流量計校準電磁流量計，則毋需裝流動調整器3．被校準流量計前和兩流量計間直管段長度均可縮短為lODN。
圖8-6所示是用并聯標準流量計校準流量計當只使用標準流量計校準曲線上一個有限段時，校準的準確度可以提高

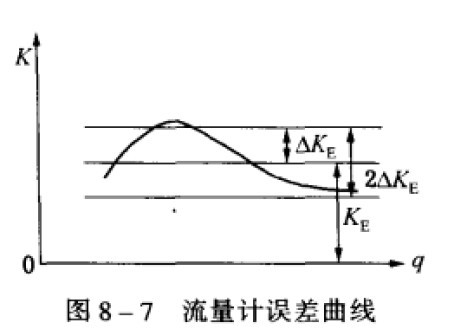

如圖8-7所示。例如渦輪流量計這個有限段包括測量范圍上限的30%~100%。

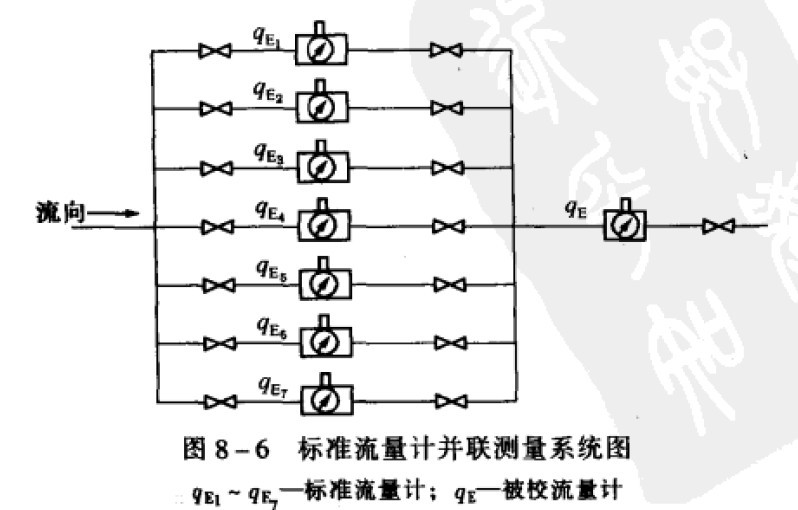

這種方法的基點，是用兒臺具有窄小的測量范圍的標準流量計并聯代替被用于檢定流量計的單臺標準流量計。并聯的每臺標準流量計的測量范圍都比被校流量計的測量范圍小一段，這樣由幾臺標準流量計建立起一個比較測量系統。一組標準流量計排列在分配器和收集器之間，其結構形式如圖8-6所示。
由以上分析表明：
(1)并聯標準流量計所組成的系統相對誤差不大于這個系統里最不準確的那個標準流量計的系統相對誤差：
(2)在計量學方面，以并聯方式連接起來的一組標準流量計最低限度能和單臺標準流量計一樣可靠，就是說，并聯并不降低測量準確度。
(3)通過并聯標準流量計的方式，可以在不降低計量可靠性的前提F．按照需要擴大測量的范圍，為今后不建特大流量標準裝置提供理論依據。

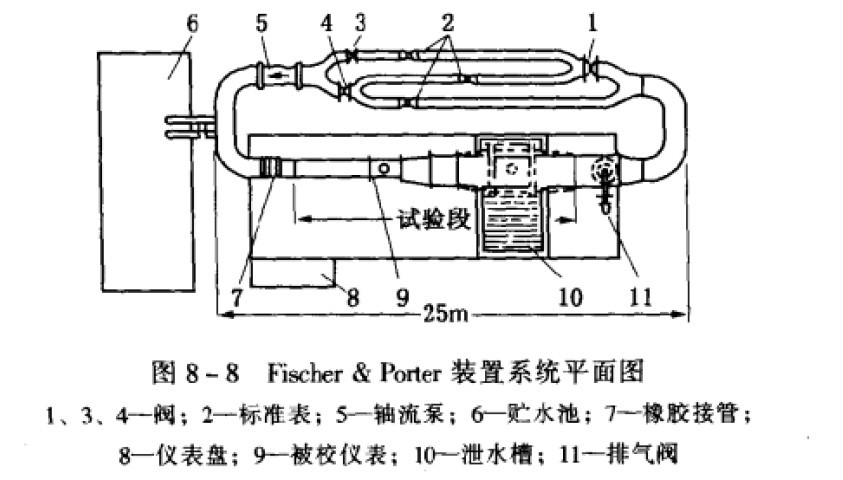

儀表制造廠早在工廠內部采用這種高效率的校準方法。圖8-8所示是Fischer+ PoIter公司的閉合循環回路標準流量計校準裝置系統平面圖。3只較小口徑的標準流量計2按所需流量分別以單只（閥4開，閥l、3關），2只并聯（閥1、4開，閥3關）．3只并聯（閥l、3、4開）三種方式接人循環回路。標準流量計也可以3只串聯地接人同路（閥3開，閥1、4關）作相互間核對?？尚?zhǔn)最大口徑為2m的電磁流量計，由于所需揚程只要2m，軸流泵5的功率只有70kw．最大流量為6000m3／h。
使人不放心的是標準表連續使用會隨著時間推移而變化，因此要定期校準復核檢定周期內的儀表精確度穩定性。
校準復核標準表有“在線”和“離線”二種方法。在線法配備一臺與標準流量計同一規格，平時不使用的副標準流量計，安裝在被校流量計位置上，以副流量計復核標準流量計。離線法是取下標準流量計到其他流量標準裝置上校準復核。
如果標準表受外界突然因素影響而變化，操作者一般是不易發現的。為保證所使用標準流量計的可靠性，用__臺標準流量計串聯。二臺標準流量計給出相同的結果，可認為標準流量計狀態正常，因為二臺標準流量計同時出現故障而又給出相同數據的概率是極小的；如給出的結果有差別，說明其中一臺出現異常，停下來對標準流量計檢查復核。如串聯三臺標準流量計，若出現異?？闪⒓磁袆e出問題的一臺，標準仍可由余下二臺正常儀表繼續進行。
|
|
|
|
|
