電磁流量計的電極和接地環材料選擇
電極對測量介質的耐腐蝕性是選擇材料首先考慮的因素，其次考慮是否會產生鈍化等表面效應和所形成的噪聲。
1．選擇耐腐蝕材料
EMF電極的耐腐蝕性要求很高，不允許腐蝕或者嚴格地說只允許極低的腐蝕速率，否則會破壞電極與襯里間密封性。介質泄漏，輕則破壞絕緣而儀表無法工作，直至毀壞整臺電磁流量傳感器。常用金屬材料有含鉬耐酸鋼lCr18N1 12M02T1，哈氏合金（耐蝕鎳基合金）B、C，鈦、鉭、鉑銥合金，幾乎可覆蓋全部化學液。此外還有適
用于漿液等的低噪聲電極，它們是導電橡膠電極、導電氟塑料電極和多孔性陶瓷電極，或包覆這些材料的金屬電極。表3-4所示是這些材料的大體適用范圍。但所示耐腐蝕性適用范圍只是個概貌。各種介質對不同材料的腐蝕性可查閱附錄F，或查閱有關“腐蝕手冊”，例如：《腐蝕數據和選擇手冊》（2）可作選用電極材料時參考，作為選擇的初步方案。

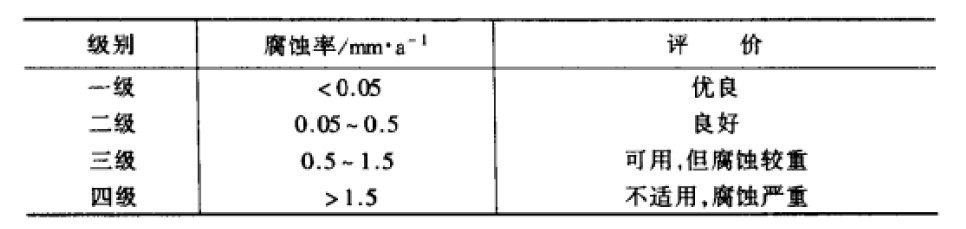

金屬材料的均勻腐蝕的耐腐性用均勻腐蝕率來評價，按腐蝕率人小通常分成四個等級：

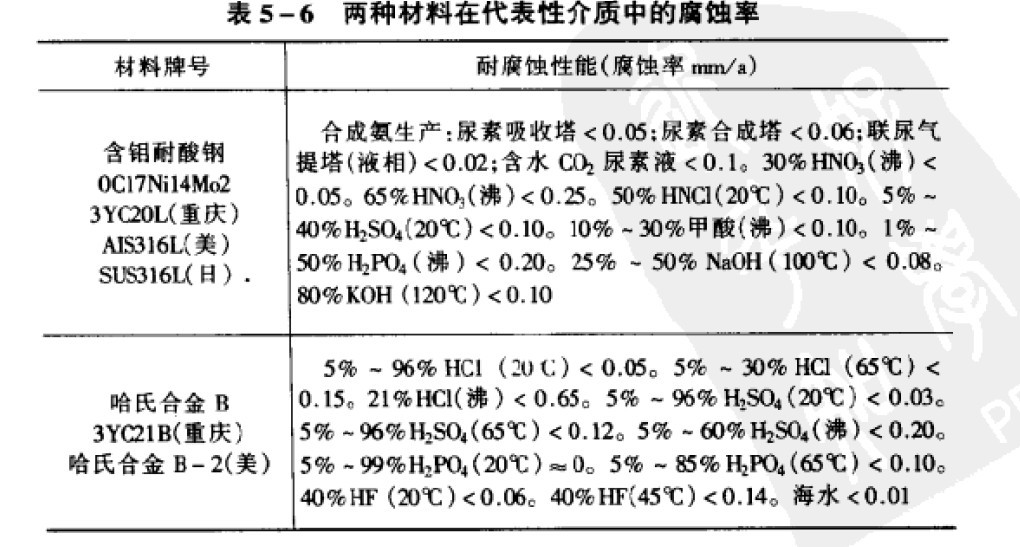

對于電磁流量計的精密件電極，要保證絕對不泄漏，只能用優良的一級耐腐等級，相當于附錄F中的“A”；良好的二級耐腐等級雖可使用，但使用壽命短，相當于附錄F中的“B”。三級耐腐等級的材料不能用于電極，只能用于接地環等不重要零件。表5-6是含鋁耐酸鋼和哈氏合金B(yǎng)在若干代表性介質中的腐蝕率

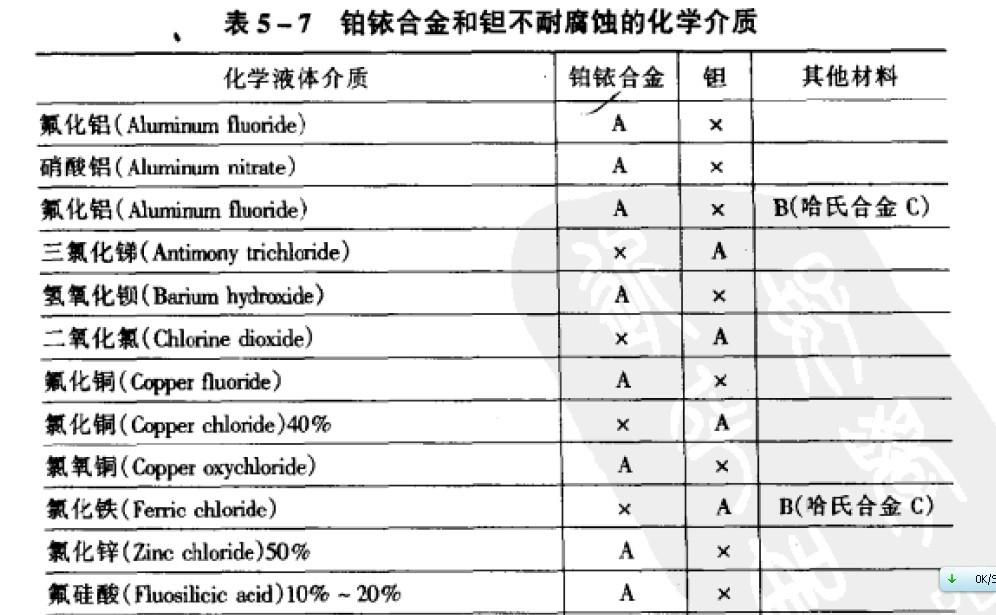

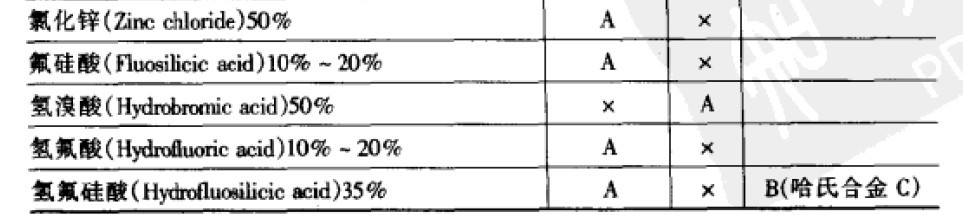

從附錄F或手冊所選擇的材料只是初步方案，是否適應現場使用條件，還需進一步調查。介質的濃度和溫度明顯影響腐蝕（參閱表5-6）。此外，因為從手冊查閱的數據大部分是在實驗室比較“純”的條件下取得的，而實際使用的流體，往往含有微量雜質，也常是幾種介質的混合液，它們的腐蝕性與純粹或單一介質的腐蝕性有顯著差別，液體是否含有溶解氣體以及流動速度也相當程度上影響著腐蝕速度。例如哈氏合金B(yǎng)對80℃l0%濃度不充氣鹽酸耐腐蝕+而對充氣的鹽酸卻不耐腐蝕。所以，在原則上電極材料的選擇應以使用者借鑒該介質在其他設備的應用實際和以往的經驗來確定。有時候要作必要的實驗，如現場取液體樣品在實驗室做待用材料的腐蝕性試驗；最好的實驗是現場掛片，這是最接近實際應用條件的腐蝕性試驗，可以得出比較可靠能否適用的結論。 鉭耐化學介質腐蝕的面很廣，鉑銥合金對各類酸堿鹽液也有很好的耐腐蝕性，但它們也有一些不耐腐蝕的化學介質，表5-7列出若干不耐腐蝕的介質，兩者之間有互補性。
符號說明：A-優先選有的材，料（實際上有極長的使用壽命）：
B-_爭人滿意的材料（在大多數條件下有較長的使用壽命）；
x-不能使用
|
|
|
|
|
