電磁流量計的故障現象和檢查流程
電磁流量計常見故障現象有：無流量信號；輸出晃動；零點不穩：流量測量值與應用參比值不符；輸出信號超滿度值等類。

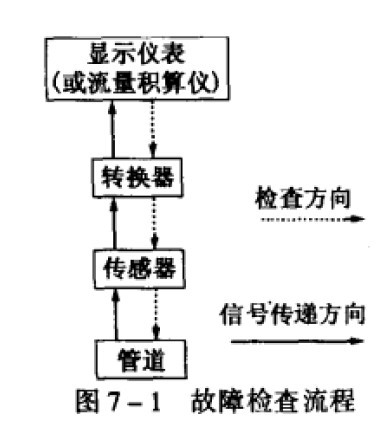

通常檢查整個測量系統和判斷故障的程序如圖7-1所示
檢查環節包括電磁流量計本身的傳感器和轉換器以及連接兩者的電纜，電磁流量計上位的工藝管道，下（后）位顯示儀表和連接電纜。經常采用的檢查手段或方法及其檢查內容列舉如下
電阻法
______保險絲的通斷
______信號電纜、激磁電纜的通斷
______勵磁線圈的通斷
______電極對稱性測量
______電極對地的絕緣電阻
______勵磁線圈對地的絕緣電阻
________測量勵磁電流
電流法 ________測_量輸出電流
電壓法 ________判別工作電源（包括供電和轉換器本身電源）是否正確。
波形法 ________在熟悉線路基礎上測量關鍵點波形，判別故障所在。
替代法 ________利用轉換器和傳感器間以及轉換器內各線路板部件間的互換性，以替代法判別故障所在位置。
信號蹤跡法——用模擬信號器●替代傳感器，在液體未流動條件下提供流量信號，以測試電磁流量轉換器。
檢查首先從顯示儀表工作是否正常開始，逆流量信號傳送的方向進行。用模擬信號器測試轉換器，以判斷故障發生在轉換器及其后位儀表還是在轉換器的上位傳感器發生的。若是轉換器故障，如有條件可方便地借用轉換器或轉換器內線路板作替代法調試；若是傳感器故障需要試調換時，因必須停止運行．關閉管道系統，因涉及面廣，常不易辦到。特別是大口徑流量傳感器，試換工程量大，通常只有在作完其他各項檢查，最后才下決心，卸下管道檢查傳感器測量管內部狀況或調換。 |
