電磁流量計按流量傳感器電極是否與被測液體接觸分類：
(1) 接觸型電極
與液體接觸的電極是EMF的傳統結構，通常為一對電極，大口徑儀表業有用兩對電極。非滿管型EMF也有用3對電機或條形電極。
(2) 非接觸型電極
大面積電極緊貼襯里（或絕緣測量管）外表面，以電容耦合方式檢拾流量信號，可測量比接觸型電極的電容檢測方式的電磁流量計簡稱電容式開封電磁流量計，其原理看上圖。前置放大器置于傳感器內僅靠電極，激磁頻率比通常EMF高，為50/2Hz，也有超過100Hz者。本類儀表不會產生電極鈍化、氧化和觸媒作用等電極表面效應噪聲，也機會不存在流動噪聲和漿液噪聲。襯里內表面覆蓋油脂等非導電層或薄絕緣結構層也不會影響測量；但覆蓋層若為導電膜則儀表將無指示。
國外有些儀表制造廠稱這類儀表為無電極電磁流量計。
電磁流量計按流量傳感器結構分類：
(1) 短管型
短管型結構即如傳統電磁流量計的結構，流量傳感器帶有測量管段連接到管道系統中。
(2) 插入型
插入式電磁流量計傳感器實質上是電磁流速傳感器，激磁線圈和電極組裝成桿狀，從待測管道上開孔中插入，測得的流速與轉換器預置的管道面積等系數相乘鹽酸求取流量。除單點的“點流速”外，還有側多點“徑流速”者。
本型儀表適用于大型管道，因為是測量局部流速推算流體流量，測量精度遠低于短管型，通常僅用于過程控制，不適宜應用于貿易核算計量。但是價格相對便宜。應用特點還可參閱插入式流量計。
按流量傳感器與管道連接方式分類：
(1) 法蘭連接
法蘭連接時傳統的連接方式，傳感器兩端有連接法蘭，與管道法蘭間用螺栓固定之，可單向安裝。大口徑傳感器都采用本連接方式。體積和重量都比夾裝連接方式大。
DN15～600mm 電磁流量計的兩法蘭面間長度，國際標準化組織已制定標準（ISO 13359;1998）予以統一。
(2) 夾裝連接
夾裝連接時近年發展的連接方式，傳感器本身無法蘭，以較長的螺栓夾持在管道兩法蘭之間接入管系。本方式傳感器體積小重量輕，對于不同壓力規范和標準管系法蘭孔距適應性強；但只適用于較小管徑（200mm一下）,承受液體工作壓力較低。
(3) 衛生型連接

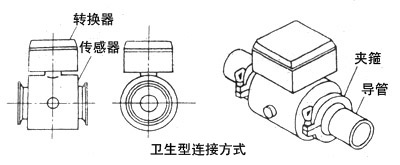

下圖中式衛生型連接一例，與國際制酪聯合會IDF加持件相連接，實現快速拆卸和安裝，便于日常頻繁的清洗。
.jpg)
(4) 螺紋連接

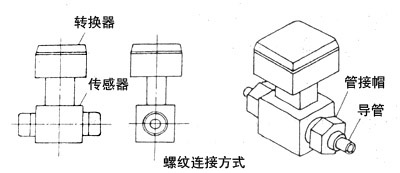

下圖中式小口徑儀表螺紋連接方式。該類儀表較多應用于醫藥、食品等工業和藥業配比注入等場所。螺紋連接還有較多應用于石油、地質勘探等16～25MPa以上高壓注水或水泥漿液流量測量，螺紋形狀則為梯形。
.jpg)
