特種浮子流量計
有時把上述常規玻璃（含有機玻璃）管浮子流量計和金屬管浮子流量計以外的、工作原理與浮子流量計相接近的流量計稱為特種浮子流量計。
(1)雙管式浮子流量計

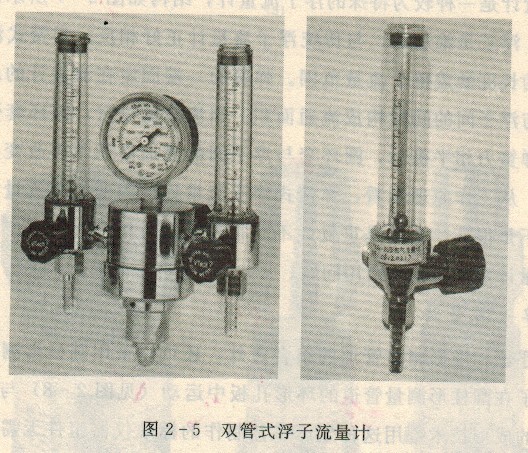

所謂雙管式浮子流量計，是指流量計有兩個透明管，透明錐管外層套有透明護套管，流量示值網印在護套管外壁上，而護套管內壁與錐管外壁構成氣體出口回路的一種浮子流量計（雙涵道浮子流量計是兩種流體介質，雙管式則是同一流體介質）。這類浮子流量計的錐管和護套管材料多為工程塑料。雙管式流量計的計量精度不高，主要起一種可見調量閥門的作用，以機械行業使用為主。例如，焊接工具上配備的帶減壓閥的浮子流量計，有的在浮子流量計人口處還設有加熱器，以消除由于降壓，導致降溫，氣體產生的結露。雙管式浮子流量計的測量介質通常是氧氣、氬氣、二氧化碳等，流量計的人口壓力往往固定，出口多為流向大氣，典型產品如圖2-5所示。
.jpg)
(2)浮標式氧氣吸入器

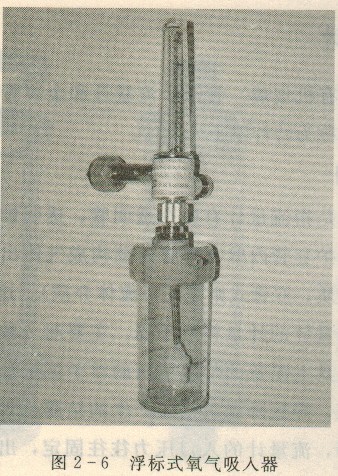

浮標式氧氣吸人器屬于玻璃浮子流量計的一種特殊規格，測量原理與浮子流量計相同，只是用途單一。浮標式氧氣吸人器準確度等級不高（一般準確度為5級），浮標式氧氣吸人器的檢定采用標準表比對法，標準表選用玻璃浮子流量計，兩者串聯連接，直接比對。浮標式氧氣吸入器的檢定，多數情況在醫院現場進行。近年來，也有選用氣體質量流量計作標準表的檢定裝置。但由于質量流量計顯示的是氧氣介質在標準狀態下的體積流量，而從吸入器讀得的是工況條件下的流量，兩者不能直接比對，不如采用標準浮子流量計作標準更加方便（通常認為標準表與被檢表之間的溫度相同、壓力損失忽略不計）。修訂后的浮標式氧氣吸人器檢定規程即將頒布，本書不再詳細介紹，常見的浮標式氧氣吸人器產品如圖2-6所示。
.jpg)
(3)彈簧式浮子流量計
彈簧式浮子流量計是一種較為特殊的浮子流量計，結構如圖2-7所示。彈簧式浮子流量計的玻璃管是柱形的，浮子是錐形的，與傳統浮子流量計正好相反。彈簧式浮子流量計的浮子是固定不動的，浮子的長度涵蓋整個流量范圍。彈簧的一端固定在流量計的出口基座，另一端設有圓環套，圓環套與浮子間的間隙構成流通面積。當流體流過時，圓環套受流體之壓力壓縮彈簧，當流體壓力與彈簧力相平衡時，圓環套與浮子間的流通面積不再改變，該平衡位置就是流量的示值刻度位置。從工作原理來看，彈簧式浮子流量計稱為變面積流量計更為貼切。目前這種流量計計量精度不是很高，尤其是重復性不是很理想，應用面尚不寬廣，但其主要優點是解決了玻璃管浮子流量計水平安裝的使用問題。
(4)短行程浮子流量計·
通常除了圓柱浮子和錐形測量管道的組合之外，還可以采用圓柱形測量管道和錐形浮子的逆向配合。錐形浮子在圓柱形測量管道的環形孑L板中運動與標準節流裝置加工類似，浮子采用先進的成形技術，用這種生產工藝制作的標準儀器組件無需進行現場標定和后續標定，并使流量計與現場要求更吻合。改變浮子錐度可得到同一公稱口徑下不同的流量。因此，許多制造商利用這種工藝手段對現有的產品進行轉型。由于儀器縮短了外形的整體長度，這種儀器稱之為短行程浮子流量計，它是金屬浮子流量計的一種特殊產品。
短程裝置的測量部件是環形孑L板和錐形浮子。傳感器按照差動變壓器原理傳遞浮子的位置信號。當浮子運動時，變壓器把浮子的位置信號感應到次級線圈，并產生相應的電壓信號送顯示器顯示。
(5)分流式浮子流量計
在有些場合，例如大口徑水表校驗裝置。使用現場就可校準（刻度）浮子流量計的示值。選用分流式浮子流量計作水表示值誤差檢定時的瞬時流量指示計，能達到簡化裝置結構、降低成本之目的。 |
|
|
|
|
