渦輪流量計的動態容積法液體流量標準裝置
關鍵字：流量計,渦輪流量計 日期：2012-8-14 9:34:30
|
一、結構
動態容積法液體流量標準裝置由液體循環系統、試驗管路、流量工作標準器和控制設備
等組成，其結構如圖1所示。 ．
.jpg)

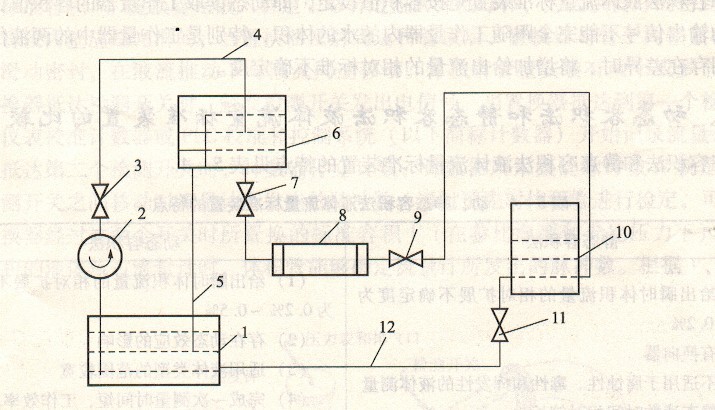

圖1動態容積法液體流量標準裝置
1-水池；2-水泵；3-上水閥；4-上水管；5-溢流管；6-水塔
7-截止閥；8-試驗管路；9-流量調節閥；10-工作量器；
11-放水閥；12 -回水管
由圖1可知，動態容積法與靜態容積法液體流量標準裝置的結構基本相同。不同點
是沒有換向器，沒有旁通管。因此，結構相對簡單。
動態容積法液體流量標準裝置的試驗液體以及對管路系統設計、穩壓措施、工作量器、
計時器、控制設備的要求與靜態容積法水流量標準裝置基本相同。
對于動態容積法液體流量標準裝置，液體從工作量器底部注入。若從工作量器上口
注入，就會產生液柱誤差，而且還不能像動態質量法液體流量標準裝置那樣與沖擊力影
響相互抵消。
二、工作原理
在圖5 -27所示的裝置中，關閉工作量器放水閥11，液體流人工作量器10中。當液面
升到下液位傳感器時，觸發計時器開始計時。當流人工作量器10中的水達到預定的體積時，
上液位傳感器觸發計時器停止計時。根據測量的時間間隔t和在時間間隔t內收集到的水的
體積v，按式分別計算瞬時流量、累積流量。
三、試驗方法
進行流量計試驗時，水塔始終處于溢流狀態，保證水以穩定的流速通過試驗管路8進人
工作量器10，再通過工作量器10的放水閥11、回水管12進入水池1。關閉放水閥11，當
液位升到初始位置時，工作量器發出的信號啟動計時器計時，開始記錄流量計的輸出信號。
當工作量器內的水的體積達到v時，工作量器發出的信號使計時器停止計時，停止記錄流
量計的輸出信號。稍后，打開放水閥11，工作量器10自動放空，記下計時器的讀數值。比
較裝置給出的流量和流量計指示的流量，確定流量計的準確度等技術指標。
動態容積法液體流量標準裝置是按容積值設定，即動態讀取工作量器的容積值，并且工
作量器的輸出信號不能完全跟隨工作量器內的水的體積，特別是工作量器中的兩液位傳感器
動作時間存在差異時，將增加給出流量的相對標準不確定度。
四、動態容積法和靜態容積法液體流量標準裝置的比較
動態容積法和靜態容積法液體流量標準裝置的特點見表2。
.jpg)

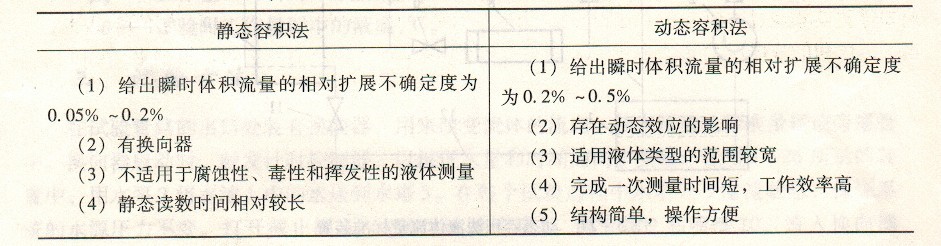

表2動、靜態容積法液體流量標準裝置的特點 |
|
|
|
|
