液體浮子流量計檢定裝置的介紹
關鍵字：浮子流量計 日期：2013-3-7 8:56:08
|
液體浮子流量計檢定裝置的介紹
在JJG 257-2007《浮子流量計》中規定對液體浮子流量計進行檢定的裝置，其中包括靜態質量法液體流量標準裝置、靜態容積法液體流量標準裝置和標準表法流量標準裝置等。下面對上述液體裝置進行介紹。
靜態質量法液體流量標準裝置
一、裝置組成和工作原理

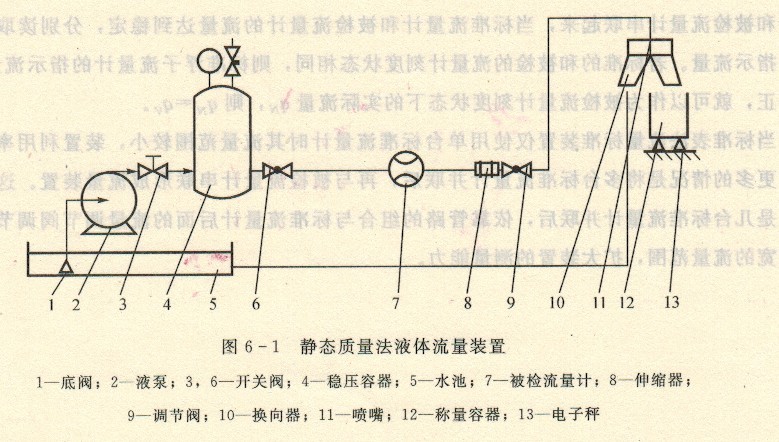

靜態質量法液體流量裝置主要由儲液池、液泵、穩壓設備、試驗管路、稱量系統、試驗啟停設備、控制設備、管路及閥門組成。下面以穩壓罐式靜態質量法液體流量浮子流量計裝置為例，說明其結構和原理。如圖6 -1所示，首先操作伸縮器，將流量計安裝在試驗管路上，保證無泄漏。當裝置工作時，通過液泵的作用，將儲液池中的液體經過濾器打入穩壓容器，經穩壓容器消除高頻脈動后進人試驗管路。液體通過流量計前直管段、被檢流量計、后直管段、伸縮器、流量調節閥和噴嘴后流出試驗管路。在試驗管路的出口噴嘴處，裝有換向器。換向器的作用是改變流體的流動方向，使液流流向稱量容器或旁通管中。換向器換向時，觸發計時控制器，以保證液體量和時間的同步測量。
1-底閥；2液泵；3，6-開關閥；4-穩壓容器；5-水池；7被檢流量計；8-伸縮器9-調節閥；10-換向器；11-噴嘴；12-稱量容器；13 -電子秤

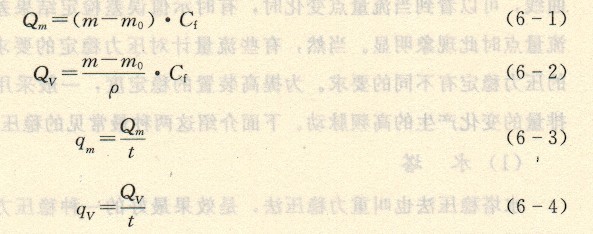

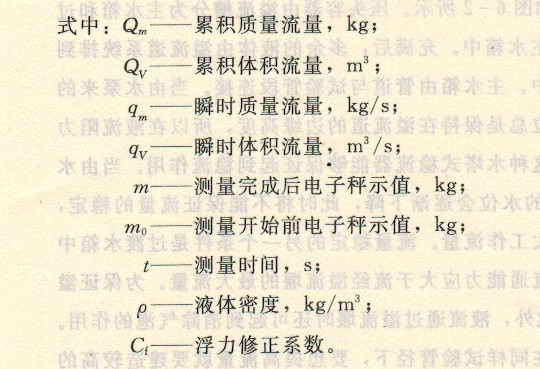

檢定流量計時，首先將換向器置于使液體流人旁通管的位置，打開液泵及閥門，使裝置運行。確定稱量容器的啟始質量m。，調節流量調節閥，使流量達到檢定要求的流量。待流量穩定后，啟動換向器，將液流換人稱量容器。在換向器啟動的過程中，同時啟動計時器和被檢流量計的脈沖計數器，當?shù)竭_(dá)預定的液體量時，換向器將換向，使液流由稱量容器換向到旁通管，同時停止計時器和流量計脈沖數的記錄。稱量并記錄稱量容器的質量m、計時器顯示的時間t及流量計脈沖數N。裝置給出的流量為
|
|
|
|
|
