插入式渦輪流量計
關鍵字：插入式渦輪流量計，渦輪流量計 |

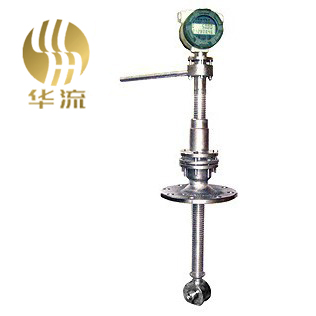

插入式渦輪流量計的概況：插入式渦輪流量計較好地解決了大口徑管道源水和凈水流量測量問題，并廣泛地應用于源水和供水系統凈水流量的測量中運行效果很好.
插入式渦輪流量計的原理：插入式渦輪流量計由HL型流量傳感器、顯示儀表和連接電纜三部分組成。其基本原理是用一根插入到大口徑管道的某一深度處，流體流動時推動切向式渦輪頭葉輪旋轉。葉輪上用鐵磁材料制成的葉片周期性地接近和遠離插入桿內的磁阻式檢出器，從而在檢出器線圈兩端感應出電脈沖流量信號。信號由前置放大器放大后送至顯示儀表，在一定的流量范圍內，通過管道的體積總量與流過這些流體時傳感器發出的脈沖數成正比。利用磁阻式檢出器檢出葉輪轉速和轉數的電脈沖信號即正弦波信號，經前置放大器后輸出為方波信號，再通過信號電纜傳至顯示儀表，即可測出瞬時流量和累積總量。
插入式渦輪流量計的特點：
測量檢測器具有耐磨型與防腐型。
渦輪流量計溫度范圍：-20℃-100℃，高溫范圍：-20℃-150℃。
流量測量范圍大，一般可達到10:1，特殊情況下可擴展到40:1。
流量傳感器具有多種連接方式，便于安裝和使用。
渦輪流量傳感器適用于測量粘度低的液體，具有精度高的特點。
葉輪采用雙相不銹鋼，必要進行進一步防范處理。
智能化電路設計，功能強大，顯示瞬時流量，累積流量。功耗低微，可自帶電池供電，遠傳型輸出4-20mA、脈沖，帶HART協議。
型號和規格代號表
|
型號
|
規格代號
|
說明
|
|
HL-LWGY
|
渦輪流量?jī)x表
|
|
|
G
|
傳感器
|
|
|
Q
|
氣體
|
|
|
Y
|
液體
|
|
公稱通徑
|
-2
|
2mm(管螺紋G3/8″)
|
|
-4
|
4mm(管螺紋G1/2″)
|
|
-6
|
6mm(管螺紋G1/2″)
|
|
-10
|
10mm(管螺紋G1/2″)
|
|
-15
|
15mm(管螺紋G1″)
|
|
-25
|
25mm(管螺紋G11/4″)
|
|
-40
|
40mm(法蘭型)
|
|
-50
|
50mm(法蘭型)
|
|
-80
|
80mm(法蘭型)
|
|
-100
|
100mm(法蘭型)
|
|
-150
|
150mm(法蘭型)
|
|
-200
|
200mm(法蘭型或者插入式)
|
|
-250
|
250mm(法蘭型或者插入式)
|
|
-300
|
300mm(法蘭型或者插入式)
|
|
精度等級
|
A
|
精度1％
|
|
B
|
精度0.5％
|
|
C
|
精度0.2％
|
|
信號輸出
|
M
|
一體化液晶顯示并帶4~20mA電流輸出
|
|
J
|
配套流量積算儀分體顯示
|
|
S
|
配套流量積算儀分體顯示并輸出4~20mA
|
|
I
|
4~20mA電流輸出
|
|
T
|
一體化液晶顯示
|
|
P
|
脈沖輸出
|
|
公稱壓力
|
C1
|
PN1.6MPa
|
|
C2
|
PN2.5MPa
|
|
C3
|
PN4.0MPa
|
|
C4
|
PN6.3MPa
|
|
C5
|
PN16MPa
|
|
C6
|
PN25MPa
|
|
C7
|
PN40MPa
|
|
防爆要求
|
/NE
|
不防爆
|
|
/EX
|
防爆等級dⅡBT4
|
|
溫度要求
|
/NE
|
常溫
|
|
/HE
|
120℃≥高溫≥150℃
|
|
其它要求
|
/□
|
在訂貨時注明
|
|
| |
