產品概述：
HL專業生產的鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。HL專業生產的鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
產品應用：
HL專業生產的鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作勺測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子-調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃-1300℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
原理及特點：
HL專業生產的鎧裝熱電偶的電極由兩根不同導體材質組成，當測攀端與參比端存在溫差時，就會產生生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
特點
◆熱響應時間短，減小動態誤差
◆可彎曲安裝使用
◆測量范圍大
◆機械強度高，耐壓性能好
技術指標：測溫范圍和準確度
鎧裝熱電偶、熱電阻
外徑和名義長度標準規格
|
鎧裝熱電偶、熱電阻外徑d (mm)
|
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|
50
|
50
|
50
|
50
|
50
|
50
|
|
75
|
75
|
75
|
75
|
75
|
75
|
|
100
|
100
|
100
|
100
|
100
|
100
|
|
150
|
150
|
150
|
150
|
150
|
150
|
|
200
|
200
|
200
|
200
|
200
|
200
|
|
250
|
250
|
250
|
250
|
250
|
250
|
|
300
|
300
|
300
|
300
|
300
|
300
|
|
400
|
400
|
400
|
400
|
400
|
400
|
|
500
|
500
|
500
|
500
|
500
|
500
|
|
750
|
750
|
750
|
750
|
750
|
750
|
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
|
|
1250
|
1250
|
1250
|
1250
|
1250
|
|
|
1500
|
1500
|
1500
|
1500
|
1500
|
|
|
2000
|
2000
|
2000
|
2000
|
2000
|
|
|
|
2500
|
2500
|
2500
|
2500
|
|
|
|
3000
|
3000
|
3000
|
3000
|
|
|
|
|
4000
|
4000
|
4000
|
|
|
|
|
|
5000
|
5000
|
|
|
|
|
|
|
10000
|
鎧裝熱電偶、熱電阻材料結構形式

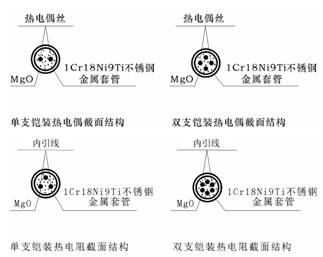

鎧裝熱電阻截面結構
●測量端結構形式
熱電偶

熱電阻
□ 安裝固定形式
固定裝置是供用戶安裝用。除無固定裝置產品外，鎧裝電偶、電阻有：固定卡套式，可動卡套式，固定法蘭式，可動法蘭式四種結構形式。固定卡套式是供用戶一次性固定使用，可動卡套式用戶可多次固定。
卡套螺紋接頭
品種規格
●無固定裝置鎧裝熱電偶、熱電阻
|
名 稱
|
型 號
|
分度號
|
測量端形式
|
|
鎳鉻硅-鎳硅鎂
熱電偶
|
WRNK-
WRNK2-
|
101
|
N
|
絕緣式
|
|
131
|
|
161
|
|
171
|
|
181
|
|
191
|
|
102
|
接殼式
|
|
132
|
|
162
|
|
172
|
|
182
|
|
192
|
|
鎳鉻-鎳硅
熱電偶
|
WRKK-
WRKK2-
|
101
|
K
|
絕緣式
|
|
131
|
|
161
|
|
171
|
|
181
|
|
191
|
|
102
|
接殼式
|
|
132
|
|
162
|
|
172
|
|
182
|
|
192
|
|
鎳鉻-銅鎳
熱電偶
|
WREK-
WREK2-
|
101
|
E
|
絕緣式
|
|
131
|
|
141
|
|
171
|
|
181
|
|
191
|
|
102
|
接殼式
|
|
132
|
|
162
|
|
172
|
|
182
|
|
192
|
|
鐵-銅鎳
熱電偶
|
WRJK-
WRJK2-
|
101
|
J
|
絕緣式
|
|
131
|
|
161
|
|
171
|
|
181
|
|
191
|
|
102
|
接殼式
|
|
132
|
|
162
|
|
172
|
|
182
|
|
192
|
|
銅-銅鎳
熱電偶
|
WRTK-
WRTK2-
|
101
|
T
|
絕緣式
|
|
131
|
|
161
|
|
171
|
|
181
|
|
191
|
|
102
|
接殼式
|
|
132
|
|
162
|
|
172
|
|
182
|
|
192
|
續表
|
名 稱
|
型 號
|
分度號
|
測量端形式
|
|
鉑熱電阻
|
WZPK-
WZPK2-
|
103
|
Pt100
|
絕緣式
|
|
104
|
|
105
|
|
106
|
|
133
|
|
134
|
|
135
|
|
136
|
|
163
|
|
164
|
|
165
|
|
166
|
|
173
|
|
174
|
|
175
|
|
176
|
|
193
|
|
194
|
|
195
|
|
196
|
|
鎧裝熱電偶外徑d
|
8
|
6
|
5
|
4
|
4
|
3
|
2
|
|
固定裝置代號和尺寸
|
|
M
|
M16´1.5
|
M12´1.5
|
|
S
|
22
|
19
|
注：括號內的數字這檔規格一般不予采用，如需要作特殊規格訂貨。
|
鎧裝熱電阻外徑
|
6
|
5
|
4
|
3
|
|
固定裝置標準尺寸
|
|
M
|
M16×1.5
|
M12×1.5
|
|
H
|
15
|
15
|
|
S
|
22
|
19
|
●卡套法蘭盤
|
鎧裝熱電偶外徑d
|
8
|
6
|
5
|
4
|
4
|
3
|
2
|
|
固定裝置代號和尺寸
|
|
D
|
Φ60
|
Φ50
|
|
D0
|
Φ42
|
Φ36
|
|
D1
|
Φ24
|
Φ20
|
|
S
|
22
|
19
|
|
d0
|
Φ9
|
Φ7
|
注：括號內的數字這檔規格一般不予采用，僅用于特殊訂貨
|
鎧裝熱電阻外徑d
|
6
|
5
|
4
|
3
|
|
固定裝置標準尺寸
|
|
D
|
F60
|
F50
|
|
D0
|
F42
|
F36
|
|
D1
|
F24
|
F20
|
|
d0
|
F9
|
F7
|
|
S
|
22
|
19
|
□ 接線裝置形式
接線裝置是供連接熱電偶、熱電阻和顯示儀表之用。目前，有簡易式、防水式、手柄式、接插式、補償導線式（延長導線式）等多種結構形式。
●簡易式
●補償導線式（延長導線式）
●防水式
●手柄式
●接插式

圓接插式扁接插式
|
類別
|
代號
|
分度號
|
套管外徑mm
|
常用溫度℃
|
最高使用溫度℃
|
允許偏差
|
|
測量范圍℃
|
允差值
|
|
鉑銠10-鉑
|
WRPK
|
S
|
≥Φ3
|
1100
|
1200
|
0-1200
|
±1.5℃或±1.5%t
|
|
鎳鉻-銅鎳
|
WREK
|
E
|
≥Φ3
|
600
|
700
|
0-700
|
±2.5℃或±0.75%t
|
|
鎳鉻-鎳硅
|
WRNK
|
K
|
≥Φ3
|
800
|
950
|
0-900
|
±2.5℃或±0.75%t
|
|
銅-銅鎳
|
WRCK
|
T
|
≥Φ3
|
350
|
400
|
小于-200
|
未作規定
|
|
-40-350
|
±0.75%t
|
|
鐵-銅鎳
|
WRFK
|
J
|
≥Φ3
|
500
|
600
|
0-600
|
±2.5℃或±0.75%t
|
注："t"為被測溫度的絕對值。
T型分度號產品需與本廠協商訂貨。
鎧裝熱電偶熱響應時間：
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：
|
熱響應時間τ0.5S
|
接殼式
|
絕緣式
|
|
套管直徑
|
|
2.0
|
0.4
|
0.5
|
|
3.0
|
0.6
|
1.2
|
|
4.0
|
0.8
|
2.5
|
|
5.0
|
1.2
|
4.0
|
|
6.0
|
2.0
|
6.0
|
|
8.0
|
4.0
|
8.0
|

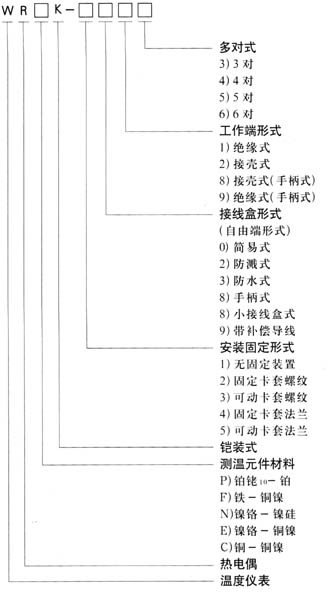

● 型號表示
